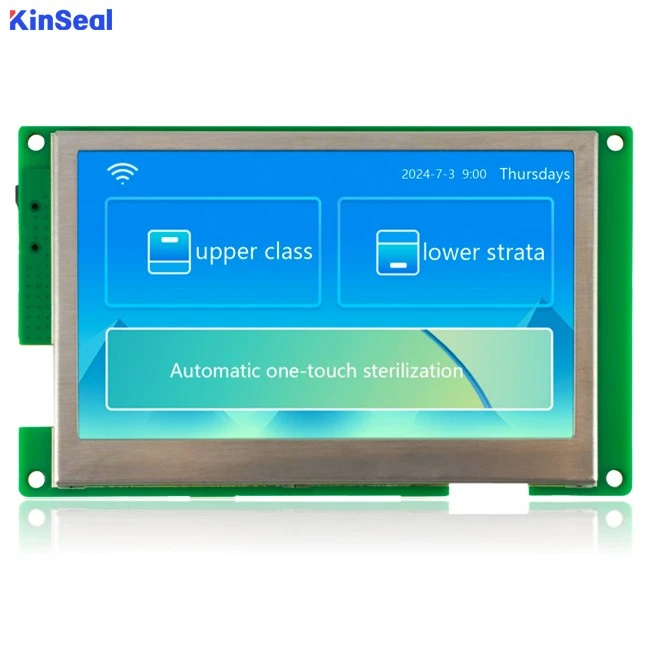

Ertu í erfiðleikum með takmarkað skjápláss, lélega aðlögunarhæfni í umhverfinu eða brattar þróunarferlar fyrir viðmót iðnaðarmanna-véla? ASTG043W023-L480X272R Serial HMI röðin skilar sannreyndri, áreiðanlegri lausn - pakkar sterkum afköstum inn í lítið fótspor.
🔍 Quick Spec Yfirlit
|
Kjarnafæribreyta |
Forskrift |
|---|---|
|
Skjár |

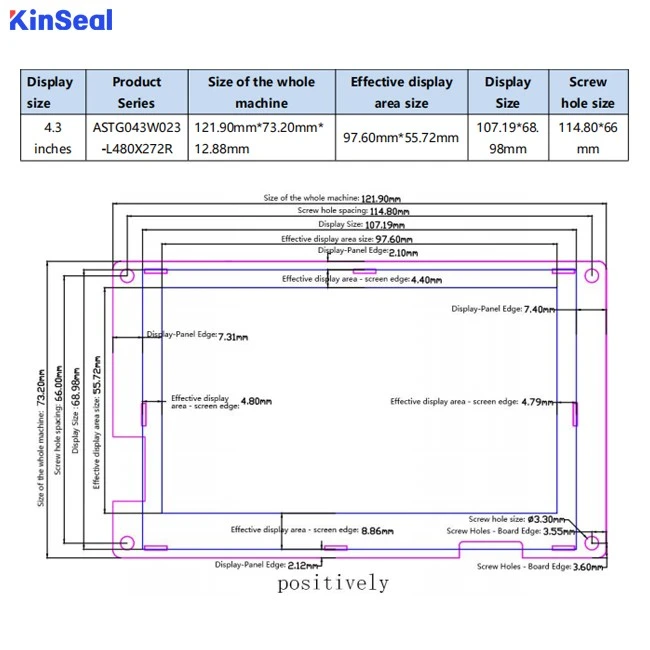

4,3" TFT LCD, 480×272 upplausn, 250 cd/㎡ birta, 20.000 klst endingartími LED baklýsingu |
|
Geymsla og örgjörvi |
200MHz ARM Cortex-M4F kjarna, 2MB innbyggður PSRAM + 10MB SPI NOR Flash |
|
Snertu Tegund |
Viðnámssnertiskjár, styður nákvæma notkun |
|
Aflgjafi |
Breitt-spennuafbrigði styður 5–30V inntak, venjuleg útgáfa styður 5V inntak, hámark. orkunotkun Minna en eða jafnt og 1,5W |
|
Samskiptaviðmót |

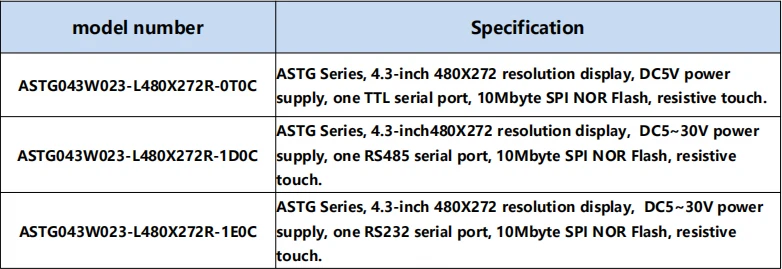

Valfrjálst eitt-tengi TTL/RS485/RS232, samhæft við fjölbreyttar samþættingarþarfir tækja |
|
Umhverfisþol |
Notkunarhiti. -20 gráðu ~60 gráður, geymsluhiti. -30 gráður ~70 gráður, 10%–90% rakastig sem ekki-þéttir |
✅ Þreföld áreiðanleikavottun fyrir iðnaðarnotkun
Allar einingar gangast undir strangar prófanir til að standast erfiðar aðstæður á-síðunni:
ESD vörn: ±4KV snertilosun / ±6KV loftlosun, í samræmi við IEC 61000-4-2, engin endurræsing eða birtingarfrávik.
Hár-öldrun við lágan hita: Standast -20 gráður ~ 60 gráður til skiptis hitauppstreymi hjólreiðapróf, stöðugur gangur við mikla hitastig.
Burst Immunity (EFT): ±4KV EFT prófað á afl- og samskiptatengi, engin flökt, endurræsing eða hrun í rafsegulsviði í iðnaði.
🛠️ Lág-kóðaþróun fyrir hraðari uppsetningu
Pöruð viðHMILite_Setup_V2.2 PC stillingarhugbúnaður - engin þörf á að skrifa rekla frá grunni, búa til viðmót með því að draga-og-sleppa:
Hlífar 20+ tilbúnar-til að-nota græjur: skiptahnappa, talnaskjái, kraftmikil þróunartöflur, viðvörunarboð, gerð QR kóða o.s.frv.; styður sérsniðin myndsöfn og lyklaborðsstíl.
Innbyggt-makróleiðbeiningaraðgerð: skrifaðu C kóða fyrir flókna rökfræði, allt að 100 sérsniðnar samskiptareglur studdar.
Samhæft við almennar samskiptareglur fyrir PLC og stýringar: Mitsubishi, Siemens, Omron, Delta, Xinje, Modbus og sérsniðnar samskiptareglur - engin aukaþróun nauðsynleg.
Styður uppgerð án nettengingar og á netinu til að sannreyna áhrif fyrirfram, draga verulega úr villuleitarlotum.

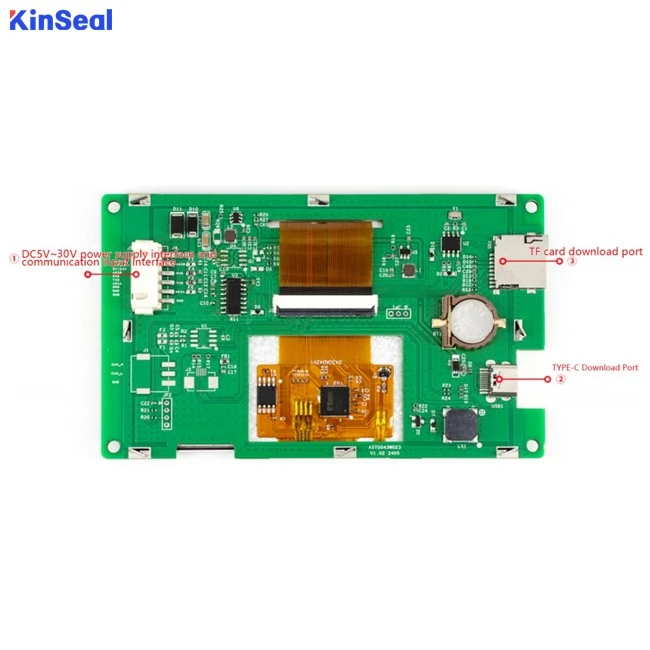

Hægt er að hlaða niður forritum í gegnum TF kort, USB drif eða TYPE-C tengi. Eiginleikar fela í sér 3-sekúndna sjálfvirka gagnavistun við rafmagnsleysi, innbyggða-RTC rauntímaklukku- og hljóðmerki - tilbúið til notkunar úr kassanum.
Algengar spurningar
Spurning 1: Ég þarf að setja þetta upp í 24V iðnaðarskáp og tengja það við RS485 tæki. Hvaða gerð ætti ég að velja og hvað ætti ég að borga eftirtekt við við raflögn?
A:Við mælum meðASTG043W023-L480X272R-1D0C. Þetta líkan styður breitt spennuinntakssvið 5–30V og samþættir eitt RS485 samskiptatengi, sem gerir það að fullu hentugt fyrir iðnaðarumhverfi.
Vinsamlegast notaðu venjulega 6-pinna XH2.54mm tengiblokk fyrir raflögn. Skilgreining pinna er sem hér segir:
|
Pinna |
Skilgreining |
Lýsing |
|---|---|---|
|
1 |
+24V |
Aflinntak jákvætt |
|
2 |
RS485 B |
RS485 mismunamerki B |
|
5 |
RS485 A |
RS485 mismunamerki A |
|
6 |
GND |
Rafmagnsjörð (verður að vera algeng-jarðbundin með ytri tækjum) |
Spurning 2: Er erfitt að þróa þetta HMI? Hvaða PLC vörumerki og samskiptareglur styður það?
A:Þróunarhindrunin er mjög lág. Engin undirliggjandi kóðun er nauðsynleg-einfaldlega notaðu sérstaka tölvuhugbúnaðinnHMILite_Setup_V2.2 til að hanna viðmót með því að draga-og-sleppa stjórntækjum. Það styður einnig uppgerð án nettengingar til að stytta verkferla verulega.
Það styður náttúrulega almennar samskiptareglur iðnaðarstýringar, þar á meðal:
- Japönsk vörumerki: Mitsubishi, Panasonic, Omron
- Tævansk vörumerki: Delta, Xinje, Yonghong
- Evrópsk vörumerki: Siemens
- Almennar samskiptareglur: Modbus RTU, sem og notendaskilgreindar- einkasamskiptareglur.
Spurning 3: Getur þessi skjár keyrt stöðugt til langs-tíma í frystigeymslu (-10 gráður)? Mun það brotna auðveldlega í rafstöðuþungu umhverfi?
A:Já, það starfar áreiðanlega við slíkar aðstæður. Varan hefur staðist alhliða áreiðanleikapróf:
- Hitaþol:Rekstrarhitasviðið er-20 gráður til 60 gráður. -10 gráðu fellur innan venjulegs vinnusviðs og hefur staðist til skiptis há-lághita öldrunarpróf án endurræsingar eða óeðlilegrar birtingar.
- Anti-truflun:Það er í samræmi við IEC 61000-4-2 ESD staðalinn (±4KV snertilosun / ±6KV loftlosun). Venjulegt stöðurafmagn í iðnaði mun ekki valda skemmdum á vélbúnaði eða virknibilun.
